Ein Fehler, den wir in Kaiserslautern immer wieder beobachten, ist die Annahme, der tragfähige Buntsandstein stehe überall gleichmäßig in geringer Tiefe an. In den Taleinschnitten der Lauter und entlang der Hangkanten zum Pfälzerwald trifft man jedoch auf mächtige Verwitterungsdecken und eingeschwemmte Beckensedimente, die bei einer nicht angepassten Plattengründungsbemessung zu ungleichen Setzungen führen. In unserer laborgeotechnischen Praxis kombinieren wir dafür die Ergebnisse aus der SPT-Bohrung mit detaillierten Steifemodul-Bestimmungen, um das Bettungsmodul nicht pauschal, sondern zonenweise abgestuft für die 99.000-Einwohner-Stadt im Südwesten von Rheinland-Pfalz festzulegen. Gerade bei Streifenfundamenten, die in Kaiserslautern häufig an bestehende Hangbebauung anschließen, ist die Interaktion mit dem gewachsenen Fels maßgebend für die Bewehrungsführung der Platte.

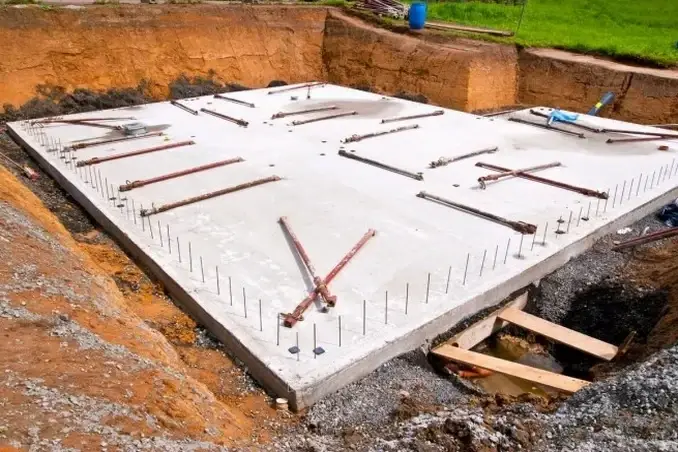

Die Plattengründungsbemessung in Kaiserslautern erfordert ein zonenweise abgestuftes Bettungsmodul, weil die Steifigkeitssprünge zwischen verwittertem Buntsandstein und eingeschwemmten Taleinschnitten sonst unkontrolliertes Aufreißen der Platte bewirken.
Methodik und Umfang
Für die numerische Modellierung der Plattengründungsbemessung übertragen wir die an den Sondierpunkten gewonnenen Steifigkeitsprofile in ein elastisch gebettetes Plattenmodell, wobei die Steifigkeitssprünge zwischen verwittertem Fels und Hanglehm explizit als Diskontinuitäten im FEM-Netz abgebildet werden. In der Nachweisführung prüfen wir neben der maximalen Sohlspannung auch die minimalen Randpressungen, deren Einhaltung bei den windexponierten Höhenlagen der Stadt – etwa am Betzenberg – besonders kritisch wird. Unser Prüfbericht enthält die charakteristischen Bodenkennwerte, die wir zuvor im Triaxialversuch an ungestörten Proben aus den Verwitterungszonen ermittelt haben, und weist die Einhaltung der Grenzzustände GZ 1B, GZ 1C und GZ 2 nach DIN EN 1990 nach.
Standortspezifische Faktoren
Ein Mehrfamilienhaus mit Tiefgarage am Südhang des Betzenbergs in Kaiserslautern zeigte nach zwei Wintern Risse in der Bodenplatte, weil die Plattengründungsbemessung einen homogenen Baugrund unterstellt hatte. Tatsächlich war die Platte zur Hälfte auf angewittertem Buntsandstein, zur anderen Hälfte auf einer verfüllten ehemaligen Kiesgrube gegründet – der Steifigkeitskontrast führte zu einer Rotation des gesamten Baukörpers. Die Sanierung erforderte nachträgliche Verpressungen unter der Platte und eine externe Bewehrung der aufgehenden Wände, was die Baukosten um ein Vielfaches der ursprünglichen Erkundungskosten erhöhte. In Kaiserslautern mit seiner bewegten Topographie zwischen Pfälzerwald und Westricher Moorniederung ist die korrekte Erkundung der Schichtgrenzen vor der Bemessung einer Bodenplatte nicht verhandelbar. Ein weiteres Risiko stellt die Verkarstung im Muschelkalk dar, der südlich von Kaiserslautern ansteht: Subrosionssenken können unter einer lastverteilenden Platte unentdeckt bleiben und plötzliche Nachbrüche verursachen, wenn keine ergänzende geophysikalische Erkundung wie MASW durchgeführt wird.
Maßgebliche Normen
DIN 1054:2021-04 – Baugrund – Sicherheitsnachweise im Erd- und Grundbau, Eurocode 7 (EN 1997-1:2004) – Entwurf, Berechnung und Bemessung in der Geotechnik, DIN 4020:2010-12 – Geotechnische Untersuchungen für bautechnische Zwecke, DIN 4019:2015-05 – Baugrund – Setzungsberechnungen, ZTV E-StB 17 – Zusätzliche Technische Vertragsbedingungen und Richtlinien für Erdarbeiten im Straßenbau (Frostsicherheit)
Verwandte Dienstleistungen
Baugrunderkundung nach DIN 4020
Kombination aus Rammkernbohrungen im Verwitterungsmantel des Buntsandsteins und schweren Rammsondierungen (DPH) zur Erkennung von Hohlräumen und Steifigkeitssprüngen in den typischen Kaiserslauterer Taleinschnitten. Entnahme ungestörter Proben für Triaxialversuche.
Plattendruckversuche und Bettungsmodul
Statische Lastplattenversuche Ø 300 mm auf der Aushubsohle zur Messung des Verformungsmoduls Ev2, rückgerechnet auf das Bettungsmodul k_s. Ausführung in Anlehnung an DIN 18134 mit gestaffelten Laststufen zur Erkennung von Kriechanteilen im Lösslehm.
Setzungsberechnung und FEM-Modellierung
Erstellung eines elastisch gebetteten Plattenmodells unter Berücksichtigung der aus Sondierungen und Laborversuchen abgeleiteten Steifigkeitsprofile. Nachweis der Grenzzustände GZ 1B, GZ 1C und GZ 2, inklusive Begrenzung der klaffenden Fuge an windexponierten Lagen in Kaiserslautern.
Typische Parameter
Häufige Fragen
Wie tief muss der Baugrund für eine Plattengründungsbemessung in Kaiserslautern erkundet werden?
Die Erkundungstiefe richtet sich nach DIN 4020 und beträgt in Kaiserslautern mindestens das 1,5- bis 2-fache der kleinsten Fundamentbreite unter der Gründungssohle. In den Taleinschnitten der Lauter, wo verwitterter Buntsandstein von Lösslehm überdeckt wird, müssen die Sondierungen den unverwitterten Fels erreichen – typischerweise in 3 bis 5 Metern Tiefe. Bei Verdacht auf Subrosionssenken im Muschelkalk südlich der Stadt empfehlen wir ergänzende geophysikalische Profile, um die Erkundungstiefe auf bis zu 10 Meter auszudehnen.
Welches Bettungsmodul ist für den Buntsandstein-Untergrund in Kaiserslautern anzusetzen?
Ein pauschales Bettungsmodul für Kaiserslautern ist nicht sinnvoll. Auf mäßig verwittertem Mittleren Buntsandstein messen wir im Plattendruckversuch Ev2-Werte um 60–100 MN/m², woraus sich Bettungsmoduln zwischen 12 und 25 MN/m³ ableiten. In den quartären Fließerden und Lösslehmen der Hänge fallen die Werte dagegen auf 8–15 MN/m³ ab. Für die Plattengründungsbemessung modellieren wir das Bettungsmodul daher zonenweise abgestuft, um die Steifigkeitssprünge realitätsnah abzubilden.
Muss die Bodenplatte in Kaiserslautern frostsicher gegründet werden?
Ja, die Frostempfindlichkeitsklassen F2 und F3 der in Kaiserslautern verbreiteten Lösslehme und Fließerden erfordern nach ZTV E-StB eine Frostschürze von mindestens 80 cm unter Geländeoberkante. Bei unbeheizten Gebäudeteilen oder freistehenden Garagen ist eine Frostschürze von 100 cm vorzusehen. Die Plattengründungsbemessung muss zudem den frostsicheren Anschluss an die aufgehenden Wände nachweisen und gegebenenfalls eine Perimeterdämmung berücksichtigen.
Was kostet eine Plattengründungsbemessung inklusive Baugrunderkundung in Kaiserslautern?
Die Kosten für eine vollständige Plattengründungsbemessung mit Baugrunderkundung nach DIN 4020, Plattendruckversuchen, Laboranalysen und statischem Nachweis liegen in Kaiserslautern typischerweise zwischen €1.080 und €3.650, abhängig von der Anzahl der Sondierpunkte, der erforderlichen Erkundungstiefe und dem Umfang der numerischen Modellierung. Ein Einfamilienhaus mit zwei Sondierungen und einem Plattendruckversuch bewegt sich meist im unteren Bereich dieser Spanne.
