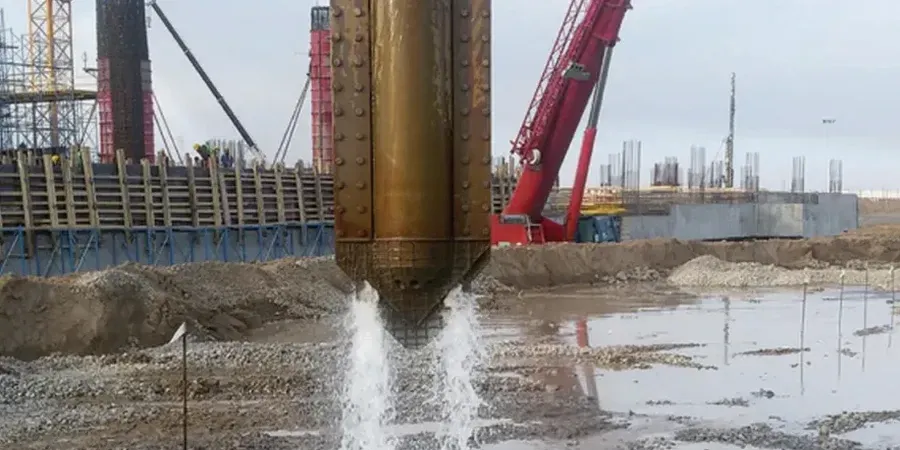

Ein sechsgeschossiger Wohnbau in der Pariser Straße, direkt auf den verwitterten Schichten des Pfälzer Buntsandsteins. Der Baugrund sah auf den ersten Blick tragfähig aus, aber der Plattendruckversuch offenbarte eine lockere Lagerung in drei Metern Tiefe – ein klassisches Bild für Kaiserslautern, wo der Untergrund von den Rehberg-Schichten bis zu den Tallagen extrem wechselhaft ist. Genau hier setzt die Bemessung der Rütteldruckverdichtung an: kein Schema-F-Verfahren, sondern eine punktgenaue Auslegung der Rütteltiefe, des Rüttelrasters und der Energieeinträge, abgestimmt auf die lokale Geologie. Wir betrachten jeden Quadratmeter im Detail, bevor die erste Tiefenrüttlerflasche in den Boden fährt – so vermeiden Sie unerwartete Setzungen und sichern die Gebrauchstauglichkeit des Bauwerks über Jahrzehnte.
Die beste Tiefenverdichtung nützt nichts, wenn das Rüttelraster nicht zur Kornverteilung des Buntsandstein-Verwitterungsbodens passt.
Methodik und Umfang
Standortspezifische Faktoren
Der Ausbau der Westpfalz in den 1960er Jahren hat in Kaiserslautern zu einer Vielzahl von Auffüllungen und Geländeanpassungen geführt, die heute unter innerstädtischen Neubauten liegen. Diese anthropogenen Schichten sind meist unkontrolliert geschüttet und reagieren bei dynamischer Belastung mit erheblichen Sackungen. Ohne eine fundierte Bemessung der Rütteldruckverdichtung riskieren Sie differenzielle Setzungen, die Risse in der Bodenplatte oder im Tragwerk nach sich ziehen – ein Szenario, das wir in der Betzenberg-Region leider schon mehrfach antrafen. Besonders kritisch wird es, wenn unterhalb der Auffüllung ein Stauwasserhorizont auf dem wenig durchlässigen Verwitterungslehm ansteht; die Rüttelenergie muss dann so gewählt werden, dass der Porenwasserüberdruck kontrolliert abgebaut wird, ohne die umliegende Bebauung zu gefährden. Kaiserslautern verlangt hier eine präzise Planung, die sowohl die lokale Hydrogeologie als auch die Erschütterungsgrenzwerte nach DIN 4150 einbezieht.
Maßgebliche Normen
DIN 4094: Baugrund – Felduntersuchungen, DIN EN 1997-2 (Eurocode 7): Entwurf, Berechnung und Bemessung in der Geotechnik – Erkundung und Untersuchung des Baugrunds, DIN 4150-3: Erschütterungen im Bauwesen – Einwirkungen auf bauliche Anlagen, DIN EN ISO 22476-1: Felduntersuchungen – Drucksondierungen (CPT), DIN 18134: Baugrund – Versuche und Versuchsgeräte – Plattendruckversuch
Verwandte Dienstleistungen
Geotechnische Vorerkundung
Kombination aus Schürfgruben und Drucksondierung, um die Verwitterungszone des Buntsandsteins exakt zu kartieren und die Lagerungsdichte zu bestimmen.
Rüttelraster-Bemessung
Rechnerische und erfahrungsbasierte Festlegung des Rastermaßes, der Ansatzpunkte und der Eindringtiefe in Abhängigkeit von Kornverteilung und geforderter Lagerungsdichte Dpr.
Qualitätssicherung nach Verdichtung
Durchführung von Rammsondierungen (DPH) und statischen Lastplattendruckversuchen nach Verdichtung, um den Verformungsmodul Ev2 direkt auf dem verbesserten Planum nachzuweisen.
Typische Parameter
Häufige Fragen
Was kostet die Bemessung der Rütteldruckverdichtung für ein Einfamilienhaus in Kaiserslautern?
Für ein typisches Einfamilienhausgrundstück in Kaiserslautern liegen die Kosten für die Bemessung und begleitende Baugrunduntersuchung im Bereich von € 1.220 bis € 4.680, abhängig von der Anzahl der Sondierpunkte und der Komplexität des Untergrunds. Ein unverbindliches Angebot erhalten Sie nach Einsicht in die Lagepläne.
Ab welcher Tiefe ist die Rütteldruckverdichtung in Kaiserslautern sinnvoll?
Sinnvoll wird das Verfahren, wenn locker gelagerte Sande oder sandig-kiesige Auffüllungen ab etwa 2,5 bis 3 Metern unter Geländeoberkante anstehen und eine Verbesserung bis in Tiefen von 10 bis 12 Metern erforderlich ist. Bei geringmächtigen Lockerschichten über Fels setzen wir eher auf Bodenaustausch.
Welche Normen gelten für die Rütteldruckverdichtung in Deutschland?
Die Bemessung stützt sich auf DIN 4094 für Felduntersuchungen und DIN EN 1997-2 (Eurocode 7) für die geotechnische Erkundung. Die Erschütterungsüberwachung erfolgt nach DIN 4150-3, die Qualitätskontrolle nach DIN 18134 mit dem Plattendruckversuch.
Ist die Rütteldruckverdichtung auch bei hohem Grundwasserstand in Kaiserslautern geeignet?
Ja, das Verfahren funktioniert auch unter Wasser, da die Rüttellanze den Boden verdrängt und verdichtet. In Kaiserslautern achten wir besonders auf Stauwasserhorizonte über dem Verwitterungslehm, weil dort ein kontrollierter Energieeintrag nötig ist, um Porenwasserüberdrücke ohne Schäden an Nachbargebäuden abzubauen.
