Ein verbreiteter Fehler bei Bauprojekten in Kaiserslautern ist die Annahme, der anstehende Buntsandstein garantiere automatisch eine hohe Tragfähigkeit. Die Hänge des Pfälzerwalds und die Tallagen der Stadt sind geologisch uneinheitlich: verwitterte Felshorizonte wechseln sich mit eingeschwemmten Tonlinsen und locker gelagerten Hangschuttdecken ab. Eine Pfahlgründungsbemessung ohne vorherige Erkundung der Felsoberkante durch Sondierungen mit der Schweren Rammsonde führt in Kaiserslautern immer wieder zu Nachtragsangeboten, weil die prognostizierte Einbindetiefe nicht erreicht wird. Wir dimensionieren Pfahlgründungen nach EC7-1 (DIN EN 1997-1:2009) inklusive nationalem Anhang und berücksichtigen die für die Region typische Mächtigkeit der Verwitterungszone. Ergänzend setzen wir den Drucksondierung CPT ein, wenn in den quartären Talablagerungen nahe der Lauter mit hohen Grundwasserständen zu rechnen ist, was die Mantelreibung beeinflusst.
Die Verwitterungszone des Buntsandsteins in Kaiserslautern kann mehrere Meter mächtig sein – ein Pfahl, der hier endet, mobilisiert nur einen Bruchteil der rechnerischen Mantelreibung.
Methodik und Umfang
- Bemessung von Bohr- und Rammpfählen nach EC7-1
- Berücksichtigung der Mantelreibung in Verwitterungszonen
- Setzungsberechnung für Pfahlgruppen in Kaiserslautern
Standortspezifische Faktoren

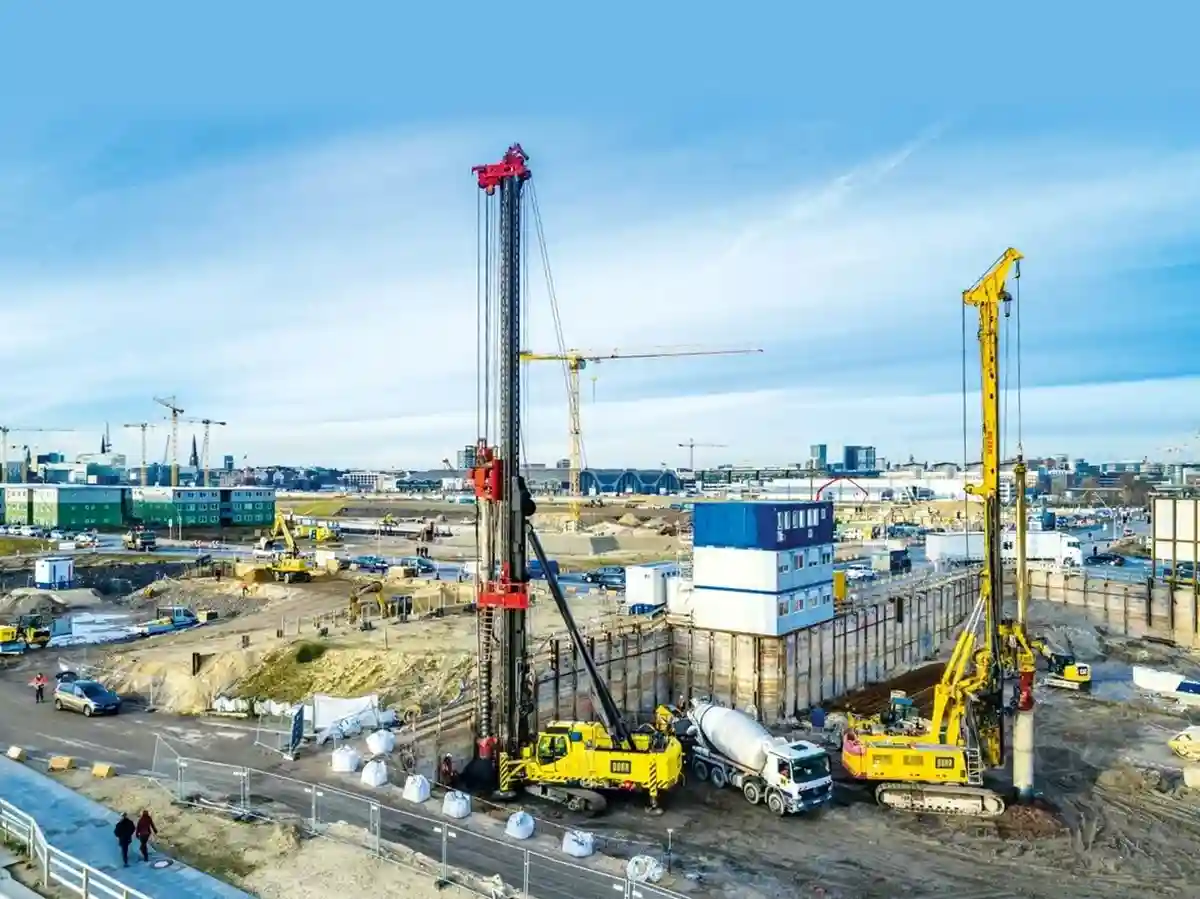

Das Bohrgerät für die Pfahlherstellung steht auf dem Baufeld in Kaiserslautern, der Betonmischer läuft, aber der Baugrund verhält sich nicht wie im Bodengutachten angenommen. Genau dann zeigt sich, ob die Bemessung solid genug war. Bei zu optimistisch angesetzter Mantelreibung im Kluftwasser führenden Buntsandstein kommt es zu unerwarteten Setzungen, die im schlimmsten Fall die Nachbarbebauung beeinträchtigen. Ein unterschätzter Lastabtrag in die Tiefe über die Pfahlspitze führt bei schräg einfallenden Schichtflächen, wie wir sie am Nordhang des Betzenbergs kartiert haben, zu horizontalen Verschiebungen des Bauwerks. Die Bemessung muss daher nicht nur die vertikale, sondern auch die horizontale Bettung der Pfähle im klüftigen Fels nachweisen. Ohne eine wirklichkeitsnahe Modellierung der Steifigkeitssprünge zwischen Lockergestein, Verwitterungsschicht und Festgestein wird aus einer Punktgründung schnell ein Risikofaktor.
Maßgebliche Normen
DIN EN 1997-1:2009 (Eurocode 7: Entwurf, Berechnung und Bemessung in der Geotechnik), DIN 1054:2010 (Baugrund – Sicherheitsnachweise im Erd- und Grundbau), DIN EN 1536:2010 (Bohrpfähle), DIN 45671-2 (Messung und Bewertung von Erschütterungen – Pfahlintegritätsprüfung)
Verwandte Dienstleistungen
Tragfähigkeitsnachweis für Einzelpfähle
Ermittlung der axialen Pfahltragfähigkeit aus Spitzendruck und Mantelreibung auf Basis von Drucksondierungen und Laborversuchen. Wir berücksichtigen die spezifischen Festigkeitskennwerte des Kaiserslauterer Buntsandsteins.
Setzungsberechnung für Pfahlgruppen
Berechnung der Interaktion von Pfählen innerhalb einer Gruppe mit dem Pfahlrost-Modell. Nachweis der zulässigen Setzungen und Verkantung für Gebäude in den Tallagen.
Bemessung von Mikropfählen für beengte Verhältnisse
Statische Berechnung von Kleinbohrpfählen nach DIN EN 14199 für Nachverdichtungen und Anbauten im innerstädtischen Bereich von Kaiserslautern, wo Großgeräte nicht arbeiten können.
Typische Parameter
Häufige Fragen
Warum reicht eine Flachgründung in Kaiserslautern oft nicht aus?
In den Tallagen von Kaiserslautern stehen unter geringmächtigen Auelehmen oft setzungsempfindliche, locker gelagerte Sande an. Am Hang sind die Verwitterungsdecken des Buntsandsteins ungleichmäßig mächtig. Eine Pfahlgründungsbemessung stellt sicher, dass die Lasten unterhalb dieser kritischen Horizonte in den tragfähigen Fels abgetragen werden.
Was kostet eine Pfahlgründungsbemessung für ein Einfamilienhaus in Kaiserslautern?
Für ein typisches Einfamilienhaus in Kaiserslautern liegen die Kosten für die Bemessung zwischen €1.680 und €5.050, abhängig von der Anzahl der Pfähle, der erforderlichen Erkundungstiefe und dem Umfang der statischen Nachweise.
Welche Pfahlsysteme setzen Sie im Buntsandstein ein?
Im festen Buntsandstein setzen wir vorwiegend auf verrohrt gebohrte Ortbetonpfähle mit Fußaufweitung. Bei geringeren Lasten und beengten Platzverhältnissen kommen selbstbohrende Mikropfähle zum Einsatz. Rammpfähle sind nur bei geringer Verwitterungstiefe wirtschaftlich.
