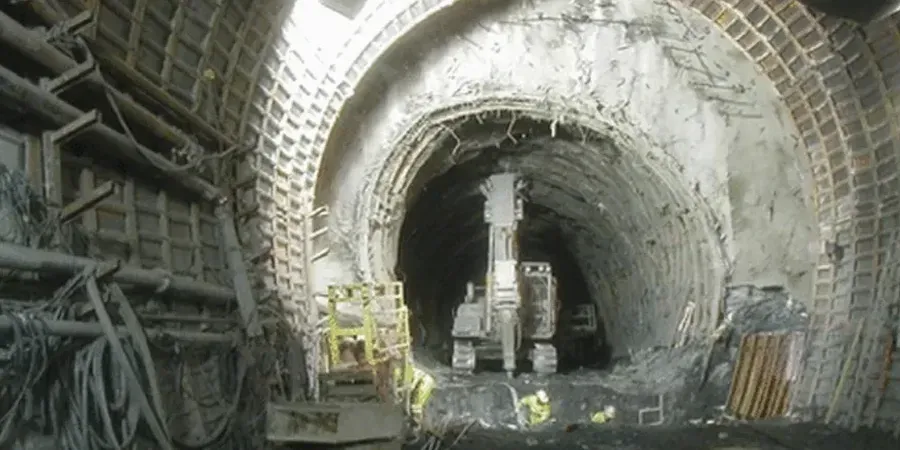

Bei der Erweiterung eines Rettungsstollens unterhalb der Bundesstraße 37, nahe dem Pfälzerwald, zeigte sich, wie kritisch die Kenntnis der weichen Auffüllungen und verwitterten Sandsteine für die Ortsbruststabilität ist. Das Baugrundrisiko in Kaiserslautern wird oft unterschätzt, weil die Hänge des Pfälzerwalds und die quartären Talfüllungen der Lauter heterogene Untergrundverhältnisse schaffen, bei denen steife Horizonte unvermittelt in stark setzungsempfindliche Lagen übergehen. Wir bereiten die Proben im akkreditierten Labor nach DIN EN ISO 17892 auf und ermitteln für jede Tunnelröhre die undrainierte Scherfestigkeit sowie den Steifemodul, bevor der Vortrieb beginnt. Für Trassen, die gespannte Grundwasserleiter durchörtern, kombinieren wir die Laboranalyse mit dem CPT-Versuch, weil die Drucksondierung dort einen lückenlosen Schichtenverlauf bei minimaler Gefügestörung liefert. In Kaiserslautern arbeiten wir mit einem Prüfprogramm, das auf die lokalen Verwitterungsprofile abgestimmt ist und Ihnen die Kennwerte für die FEM-Berechnung der Tunnelschale liefert.
Die verwitterten Buntsandstein-Zersatzzonen in Kaiserslautern können beim Tunnelvortrieb plötzlich ausfließen – die undrainierte Scherfestigkeit entscheidet über die Wahl der Bruststützung.
Methodik und Umfang
Standortspezifische Faktoren
Das Wechselspiel zwischen den niederschlagsreichen Westwindlagen am Pfälzerwald und den bindigen Zersatzböden in Kaiserslautern erzeugt ein Tunnelrisiko, das in trockenen Sommern oft unterschätzt wird. Sobald die Herbstregen den Grundwasserspiegel anheben, können schluffige Verwitterungshorizonte hydrodynamisch belastet werden und an der Ortsbrust ausfließen, was den Vortrieb unkalkulierbar verzögert. Unsere Versuchsreihe prüft das Material im wassergesättigten Zustand und mit der tatsächlichen Vorbelastung aus den Deckschichten, sodass die Stabilitätsanalyse die ungünstigste Kombination aus Porenwasserdruck und Auflast abdeckt. Wer diesen Mehraufwand scheut, riskiert Verbruchzonen, die im innerstädtischen Bereich von Kaiserslautern schnell auf benachbarte Bebauung durchschlagen. Die Festlegung des Stützdrucks und der Ausbruchsklassen basiert bei uns auf gemessenen, nicht auf geschätzten Parametern.
Maßgebliche Normen
DIN EN 1997-1:2014 + DIN EN 1997-2:2010 (Eurocode 7 – Entwurf, Berechnung und Bemessung in der Geotechnik), DIN EN ISO 17892-Reihe – Geotechnische Erkundung und Untersuchung – Laborversuche an Bodenproben, DIN 18122-1 – Baugrund – Untersuchung von Bodenproben; Zustandsgrenzen (Konsistenzgrenzen), DIN EN ISO 14688-1/-2:2018 – Benennung, Beschreibung und Klassifizierung von Boden, ZTV-ING Teil 5 – Tunnelbau (Zusätzliche Technische Vertragsbedingungen und Richtlinien für Ingenieurbauten)
Verwandte Dienstleistungen
Klassifikation und Zustandsgrenzen
Bestimmung von Korngrößenverteilung, Wassergehalt, Plastizitäts- und Konsistenzzahl nach DIN 18122-1 und DIN EN ISO 17892-4. Wir identifizieren fließgefährdete Zersatzböden im Lautertal und grenzen sie von tragfähigeren Horizonten ab.
Scherfestigkeit und Verformbarkeit
Durchführung von Rahmenscherversuchen (undrainiert) und Ödometerversuchen nach DIN EN ISO 17892-5/-10. Wir ermitteln Kohäsion, Reibungswinkel und Steifemodul für die FEM-Berechnung der Tunnelschale unter Berücksichtigung der Auflast aus der Bebauung in Kaiserslautern.
Einaxiale Druckfestigkeit und Bruchkriterium
Prüfung der einaxialen Druckfestigkeit an verwitterten und angewitterten Sandsteinproben nach DIN EN ISO 17892-7. Die Werte fließen in die Prognose der Ortsbruststabilität und in die Wahl des Abbauwerkzeugs ein.
Typische Parameter
Häufige Fragen
Welche Normen gelten für geotechnische Laborversuche an Tunnelböden in Deutschland?
Die Versuche folgen der DIN EN ISO 17892-Reihe für die Laborprüfung, der DIN 18122-1 für die Zustandsgrenzen und der DIN EN ISO 14688 für die Bodenansprache. Die Bemessung stützt sich auf den Eurocode 7 (DIN EN 1997-1/-2) sowie auf die ZTV-ING Teil 5 für Tunnelbau. Unser Labor arbeitet nach diesen Regelwerken und dokumentiert die Probenvorbereitung für jede Trasse in Kaiserslautern.
Welche Bodenkennwerte sind für Tunnel in weichem Boden entscheidend?
Die undrainierte Kohäsion und der Reibungswinkel aus dem Rahmenscherversuch, der Steifemodul aus dem Ödometerversuch sowie die Konsistenzzahl nach DIN 18122-1 sind die zentralen Parameter. Bei wechselhaften Schichten wie in Kaiserslautern ergänzen wir die Analyse um die Bruchdehnung und das Spannungs-Dehnungs-Verhalten, damit die numerische Simulation das Entfestigungsverhalten realistisch abbildet.
Können Sie die Proben direkt in Kaiserslautern entnehmen?
Wir führen die Laboranalyse an den Bodenproben durch, die Ihr Bohrunternehmen oder unser geotechnischer Partner bei der Erkundungsbohrung in Kaiserslautern gewinnt. Die Proben werden nach DIN EN ISO 22475-1 als Güteklasse 1 oder 2 entnommen und gekühlt in unser Labor transportiert, wo die Aufbereitung innerhalb von 24 Stunden beginnt.
Wie lange dauert eine vollständige Laboruntersuchung für einen Tunnelvortrieb?
Ein Basispaket mit Klassifikation, Zustandsgrenzen und Rahmenscherversuchen liegt in der Regel nach 10 bis 14 Arbeitstagen vor. Ödometerversuche benötigen aufgrund der mehrstufigen Lastaufbringung etwa 21 Tage. Bei engen Terminplänen in Kaiserslautern stimmen wir den Prüfablauf mit Ihrem Bauzeitenplan ab und liefern Zwischenergebnisse für die erste Bemessungsiteration.
Mit welchen Kosten muss ich für eine geotechnische Laboranalyse im Tunnelbau rechnen?
Die Kosten hängen vom Prüfumfang und der Probenanzahl ab. Für ein typisches Tunnelprojekt in weichen Böden in Kaiserslautern bewegt sich das Volumen zwischen €3.320 und €14.620, abhängig davon, ob Sie nur die Klassifikation und Scherfestigkeit benötigen oder zusätzlich Konsolidationsversuche und einaxiale Druckversuche für die Ausbruchsicherung beauftragen.
