Die quartären Talfüllungen entlang der Lauter und des Eselsbachs bestehen in Kaiserslautern überwiegend aus locker gelagerten sandig-kiesigen Sedimenten mit wechselnden Schlufflinsen – genau dort liegt bei einem Bemessungserdbeben das Verflüssigungspotenzial. In den letzten Jahren wurden im Stadtgebiet Grundwasserflurabstände von nur 1,8 m bis 3,2 m dokumentiert, was die wirksame Spannung im Korngerüst stark reduziert. Eine Bodenverflüssigungsanalyse nach DIN EN 1998-5:2010 Abschnitt 4.1.4 ist hier keine akademische Übung, sondern betrifft Bauvorhaben vom Gewerbepark Nord bis zur Wohnbebauung in Hohenecken. Unser Team kennt die rheinland-pfälzische Erdbebenzonenkarte und kombiniert Sondierergebnisse aus der CPT-Versuch mit Laborwerten, um den Sicherheitsnachweis belastbar zu führen.
Verflüssigung tritt nicht nur in Küstenregionen auf – in Kaiserslautern sind es die sandigen Lauter-Ablagerungen mit hohem Grundwasserstand, die bei jedem Erdbebenereignis ab Magnitude 4,5 kritisch werden können.
Methodik und Umfang
Standortspezifische Faktoren
Die DIN EN 1998-5 fordert in Abschnitt 4.1.4 einen expliziten Nachweis gegen Bodenverflüssigung, sobald die Baugrundklasse C oder E mit Grundwasser innerhalb 15 m Tiefe vorliegt – in Kaiserslautern trifft dies auf weite Teile der innerstädtischen Beckenlage zu. Das zuständige Landesamt für Geologie und Bergbau Rheinland-Pfalz stuft die Lauter-Niederung als potenziell verflüssigungsgefährdet ein, was bei der Bauleitplanung und im Genehmigungsverfahren nach LBauO eine gutachterliche Stellungnahme erfordert. Ein Verzicht auf die Bodenverflüssigungsanalyse führt bei einem Erdbeben der Intensität VII–VIII EMS-98 zu Setzungen von 15 cm bis 40 cm innerhalb weniger Sekunden – das ist kein theoretischer Grenzzustand, sondern ein dokumentiertes Schadensbild aus vergleichbaren Beckenlagen Süddeutschlands. Bauherren, die diesen Nachweis nicht führen, riskieren die Versagung der Standsicherheitsfreigabe durch den Prüfingenieur.
Maßgebliche Normen
DIN EN 1998-5:2010 (Eurocode 8 – Gründungen, Stützbauwerke, Bodenverflüssigung), DIN EN ISO 17892 (Geotechnische Erkundung und Untersuchung – Laborversuche an Bodenproben), DIN 4094-1:2002 (Baugrund – Felduntersuchungen, Drucksondierungen), DIN EN ISO 22475-1 (Probenentnahme und Grundwassermessungen), DIN 4020 (Geotechnische Untersuchungen für bautechnische Zwecke)
Verwandte Dienstleistungen
Seismische Felduntersuchung und Sondierung

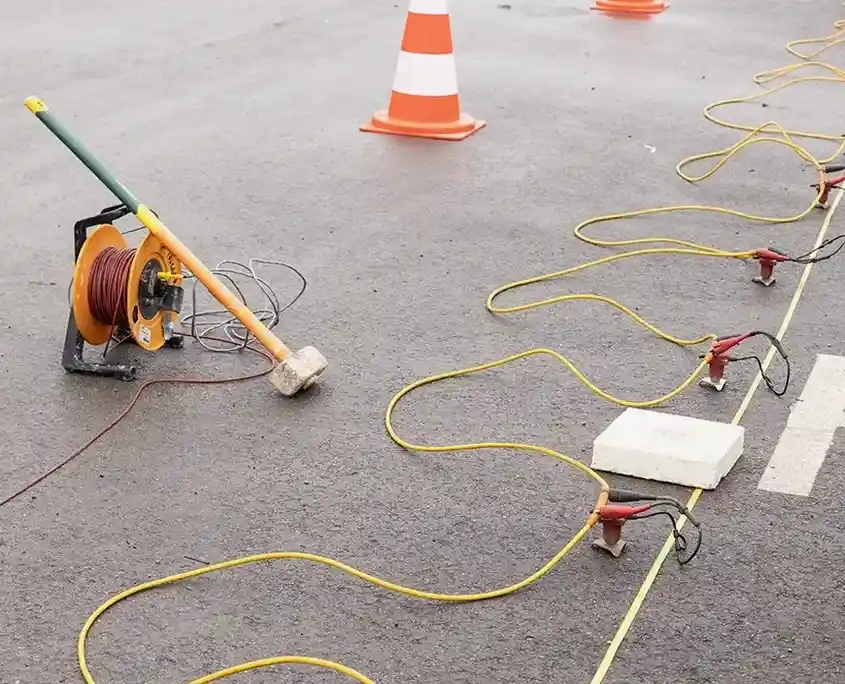

Kombination aus CPTu-Sondierung mit Porenwasserdruckaufnehmer und Scherwellenmessung (SCPT) entlang der Lauter-Rinne. Wir erfassen Spitzendruck, Mantelreibung und die dynamische Steifigkeit des Bodens in einem Messdurchgang. Bei Hindernissen kommt eine schwere Rammsonde DPH-A zum Einsatz. Die Ergebnisse werden als Tiefenprofil mit CSR-Ausnutzungsgrad dargestellt.
Zyklische Laborversuche und Korngrößencharakteristik
An ungestörten und gestörten Proben aus den potenziell verflüssigungsgefährdeten Schichten führen wir zyklische Triaxialversuche nach DIN EN ISO 17892 durch und bestimmen die Porenzahl, den Feinkornanteil und die Plastizität nach Atterberg. Die Auswertung der hysteretischen Spannungs-Dehnungs-Schleifen liefert den Porenwasserdruckaufbau in Abhängigkeit der Lastzyklen.
LPI-Berechnung und Sanierungskonzept
Auf Basis des Liquefaction Potential Index (LPI) nach Iwasaki et al. bewerten wir das flächenhafte Schadensrisiko für das Baufeld. Das Gutachten enthält eine kartografische Darstellung der LPI-Isolinien und schlägt für kritische Zonen eine Bodenverbesserung vor – zum Beispiel durch Rüttelverdichtung oder den Einbau von Schottersäulen, abgestimmt auf die örtliche Tiefenlage der verflüssigungsfähigen Horizonte.
Typische Parameter
Häufige Fragen
Welche Kosten entstehen für eine Bodenverflüssigungsanalyse in Kaiserslautern?
Das Honorar für eine vollständige Bodenverflüssigungsanalyse mit CPT-Sondierungen, Laborversuchen und rechnerischem Nachweis liegt in Kaiserslautern je nach Flächengröße und Sondiertiefe zwischen 2.460 € und 4.290 € netto. Der Preis umfasst die Baustelleneinrichtung, die Sondierarbeit, die Probenentnahme, die zyklischen Triaxialversuche im DAkkS-akkreditierten Labor sowie den schriftlichen Bericht mit LPI-Kartierung und Sanierungsempfehlung.
Ab welcher Erdbebenzone ist der Verflüssigungsnachweis in Rheinland-Pfalz vorgeschrieben?
Die DIN EN 1998-5 in Verbindung mit dem nationalen Anhang für Deutschland fordert den Nachweis immer dann, wenn Lockergesteine mit SPT-Werten unter 15 Schlägen oder CPT-Spitzendrücken unter 7,5 MPa angetroffen werden und der Grundwasserstand weniger als 15 m unter Gelände liegt. Kaiserslautern liegt in Erdbebenzone 1 mit einer Referenzbodenbeschleunigung von 0,4 m/s² – auch diese moderate Seismizität löst die Nachweispflicht aus, sobald die Baugrundbedingungen kritisch sind.
Wie unterscheidet sich die Bodenverflüssigungsanalyse von einer reinen Baugrunderkundung nach DIN 4020?
Die Baugrunderkundung nach DIN 4020 liefert die statischen Bodenkennwerte für Gründung und Erdbau. Die Bodenverflüssigungsanalyse geht darüber hinaus: Sie bewertet das dynamische Porenwasserdruckverhalten unter zyklischer Belastung. Wir messen im Feld die Scherwellengeschwindigkeit, entnehmen ungestörte Proben und simulieren im Labor die Erdbebenbelastung als sinusförmige Lastzyklen. Erst daraus lässt sich das Verhältnis von zyklischem Widerstand (CRR) zu zyklischer Beanspruchung (CSR) berechnen.
Welche Bodenverbesserungsmaßnahmen empfehlen Sie bei nachgewiesener Verflüssigungsgefahr in Kaiserslautern?
Bei verflüssigungsfähigen Sanden und Kiesen in Tiefen bis 8 m setzen wir bevorzugt die Tiefenrüttelverdichtung ein, bei tiefer reichenden Schichten Schottersäulen mit einem Durchmesser von 60 cm bis 80 cm. In Arealen mit empfindlicher Nachbarbebauung – etwa im Stadtkern von Kaiserslautern – kommt auch die Injektion von Feinstbindemitteln in Frage, um den Porenraum dauerhaft zu stabilisieren ohne nennenswerte Erschütterungen.
